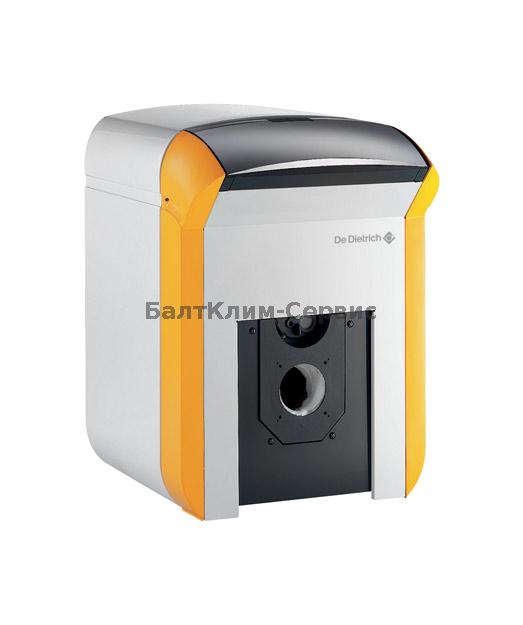

Жидкотопливный котел De Dietrich GT 120

 Газовый котел De Dietrich GT 120: - Жидкотопливный и Газовый напольный чугунный котел с атмосферный горелкой предназначен для отопления (одноконтурный) и возможность работы на природном и сжиженном газе.

Мощность: от 16,0 кВт. до 39,0 кВт.



Описание:

•  Высокопроизводительный чугунный напольный котел с атмосферной газовой горелкой и с электронным розжигом (КПД сгорания 92-93%) для работы на природном и сжиженном газе.
•  Чугунный секционный высокопроизводительный котел
•  Теплообменник:
   с трехходовым принципом удаления дымовых газов;
   с горизонтальными каналами для отвода дымовых газов в асимметричном расположении;
   с турбулизаторами
•  Предназначен для эксплуатации с наддувной жидкотопливной или газовой горелкой
•  Поставляется в 3 упаковках:
   1 упаковка: котел;
   1 упаковка: обшивка и тепловая изоляция;
   1 упаковка: панель управления, которая легко встраивается в котел благодаря системе ”выдвижной ящик”
•  2 панели управления на выбор, изначально содержат приоритет ГВС и систему управления водонагревателем с новым анодом ”Titan Active System”: B и Diematic 3
•  Легкая транспортировка и монтаж –– ручки для транспортировки; –– возможность использования штанг для переноски
•  Объем поставки: 3 упаковки


Технические данные

GT123

GT124

GT125

GT126



Номинальная мощность Рn

21

27

33

39

кВт

КПД в% для низшей теплоты сгорания при нагрузке ...% Рn и средней температуре ...°С

100% Рn при 70°С

92,3

92,4

92,2

92,3

%

30% Рn при 50°С

96,4

95,5

94,4

93,7

%

30% Рn при 40°С

96,5

97,2

97,3

94,3

%

Номинальный расход воды при Рn и ΔТ=20 К

0,904

1,162

1,420

1,678

м3/ч

Потери при останове для ΔТ=30 К

92

100

114

127

Вт

из них потери через стенки

64

71

73

74

%

Электрическая мощность (без насоса) при Рn

10

10

10

10

Вт

Диапазон полезной мощности

16-21

21-27

27-33

33-39

кВт

Водовместимость

19

24,5

30

35,5

л

Потери напора при ΔТ=20 К

1

1,6

2,4

3,3

мбар

Объем контура дымовых газов

31

41

51

61

л

Камера сгорания

Ø вписан./ глубина

240/308

240/435

240/562

240/689

мм

объем

16

21

26

31

л

Массовый расход продуктов сгорания

жидкое топливо

38

49

60

70

кг/ч

природный газ

39

50

62

73

кг/ч

Сопротивление топки

0,17

0,23

0,23

0,22

мбар

Требуемое разрежение за котлом

0,08

0,12

0,12

0,11

мбар

Вес нетто (без воды)

146

174

202

230

кг

  Номинальный режим (максимальная мощность котла) и CO2 = 12% для жидкого топлива и 9% для природного газа.


Артикул

GT123

GT124

GT125

GT126

С панелью В (Базовая)

100001680

100001681

100001682

100001683

С панелью D (Diematic 3)

100001692

100001693

100001694

100001695



 Характеристики серии

Тип котла

низкотемпературный

Мин. темп, в подающей трубе

30°с

Мин. темп, в обратной трубе

нет огр.

Макс. рабочая темп.

100°С

Макс. рабочее давление

4 бара

Регулируемый термостат

30-90°С

Защитный термостат котла

110°С

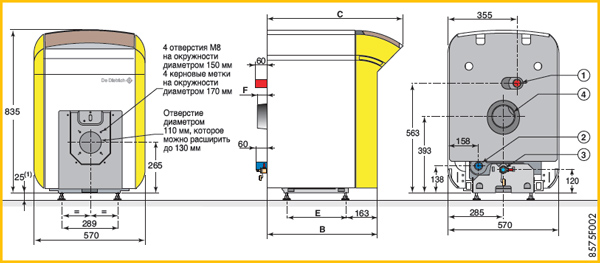

 В

 С

 Ø D

 Е

 F

 GT123

565

685

125

 300

 50

 GT124

692

812

125

 427

 50

 GT125

819

939

125

 554

 50

 GT126

946

1066

153

 681

 99




1 Подающая труба системы отопления R 1 1/4

2 Обратная труба системы отопления R 1 1/4

3 Спускной кран и наполнительный вентиль для подключения трубы с внутренним Ø 14 мм

4 Патрубок отвода дымовых газов, Ø D

R: Наружная резьба

1 Ножки высотой 25 мм, регулируемые от 25 мм до 40 мм
