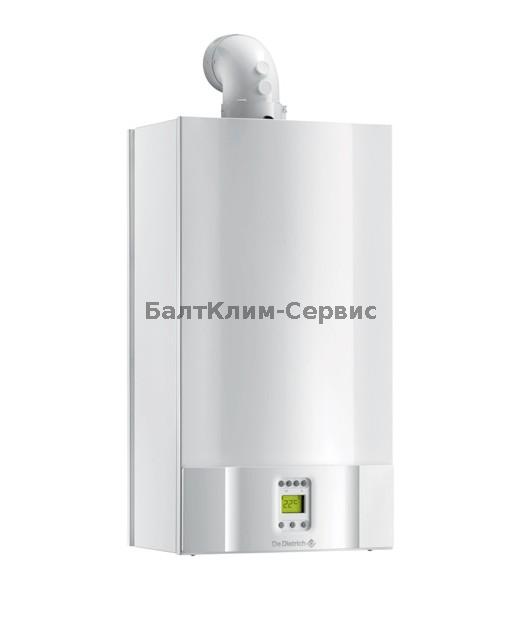

Газовый котел De Dietrich MS - 24 и MS - 24 FF
Газовый котел De Dietrich MS 24 и MS 24 FF: - Газовый настенный котел преднозначен для отопления. (открытая и закрытая камера сгорания)
Мощность: от 9,3 кВт. до 24 кВт.
Описание:
• MS 24 (открытая камера сгорания) - настенный атмосферный низкотемпературный котел ;
• MS 24 FF (закрытая камера сгорания) - настенный низкотемпературный котел с принудительным отводов продуктов сгорания по коаксиальному дымоходу.
• Атмосферная горелка с рампой из нержавеющей стали, электронным розжигом и ионизационным котролем пламени.
• Газовый блок с 2-мя клапанами безопасности и внешним устройством модуляции мощности.
• Функциональная электронная панель управления с цифровым дисплеем.
• Латунный гидравлический блок (включаюжий: 2-х скоростной насос с автоматическим воздухоотводчиком, автоматический байпас, трех-ходовой переключающий клапан отопления и гВс, реле давления воды (по протоку), монометр в системе отопления, сливной кран, предохранительный клапан на 3 Бара, съемный фильтр и ограничитель расхода для контура отопления.
• Датчик тяги (опрокидования) для котла с открытой камерой сгорания и для моделей с закрытой камерой сгорания - вытяжной вентилятор и реле давления воздуха.
• Расширительный бак объемом 6 литров, монтажная планка для крепления настенного котла и кабель для подключения к электрической сети.
• Преднадлежности для гидравлического подключения заказывается отдельно.
| Технические данные: | MS-24 | MS-24 FF | Ед.изм. | |
|
Номинальная полезная мощность Pn (режим отопления и гВс) |
24 | 24 | кВт | |
| КПД для низшей теплоты сгорания при нагрузке ...... % Pn и средней температуры ...°С | 100% Pn при 70°С | 91,2 | 92,9 | % |
| 30% Pn при 40°С | 90,2 | 90,4 | % | |
| Минимальный расход воды Pn и ΔT=20 К | 1,03 | 1,03 | м3/ч | |
| Потери при останове для ΔT=30 К | 183 | 85 | Вт | |
| Минимальная полезная мощность ( режим отопления и гВс) | 9,3 | 9,3 | кВт | |
| Потребляемая электрическая мощность при Pn (без циркуляционного насоса) | 5 | 55 | Вт | |
| Электрическая мощность циркуляционного насоса при Pn/Pmin | 75/75 | 75/75 | Вт | |
| Высота напора насоса (отопления) | 175 | 175 | мбар | |
| Водовместимость | 3 | 3 | л | |
| Расход газа ( 15°С - 1013 мбар) м3/ч | природный газ | 2,78 | 2,73 | м3/ч |
| сжиженый газ | 2,04 | 2,00 | м3/ч | |
| Требуемое разрежение за котлом | 0,5 | - | мбар | |
| Массовый расход продуктов сгорания при Pn | 0,014 | 0,020 | кг/с | |
| Вес нетто (без воды) | 28 | 32 | кг | |
| Артикул | 100016378 | 100016378 | ||
• Подающая труба системы отопления G 3/4
• Подающая труба первичного контура водонагревателя G ¾ (если он есть)
• Подвод газа G 3/4
• Обратная труба системы отопления / обратная труба первичного контура водонагревателя G 3/4
• MS 24: патрубок Ø 125 мм для подсоединения дымовой трубы MS 24 FF: коаксиальный патрубок Ø 60/100 мм для отвода продуктов сгорания и забора воздуха для горения (на рисунке показан вместе с коленом горизонтального коаксиального дымохода — ед. поставки DY 908, дополнительное оборудование)
• Вход холодной воды (заполнение котла) G 1/2;
| Характеристики серии | |
| Тип котла: | Низкотемпературный |
| Мин. темп. подающей линии | 30°С |
| Мин. темп. обратной линии | 20°С |
| Макс. рабочая температура | 85°С |
| Макс. рабочее давления | 3 бар |
| Защитный термостат | 105°С |
| Класс NOx | 3 |
| Тип газа | II2e+3p |
| Класс защиты | IPX5D |
| Тип дымохода | |
| MS 24 | В23р |
| MS 24 FF | С12х, С32х, С42х, С52, С82х, B22 |
