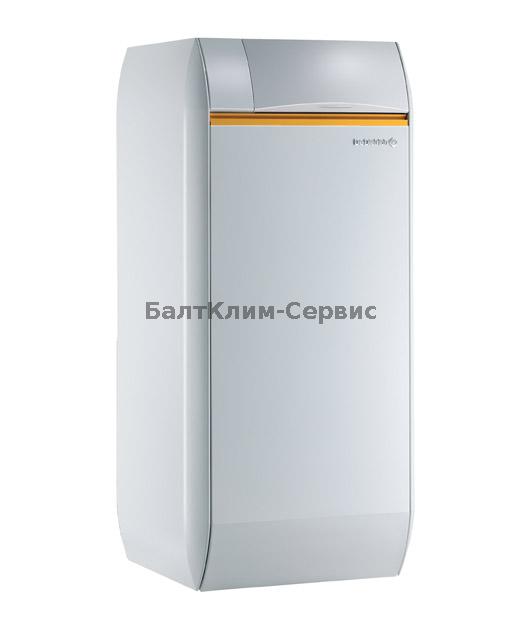

Газовый котел De Dietrich DTG 1300 Eco.NOx/V

 Газовый котел De Dietrich DTG-1300 Eco.NOx/V: - Газовый напольный чугунный котел с атмосферный горелкой предназначен для отопления приготовление горячей воды, блогодаря встроенному бойлеру (одноконтурный) и возможность работы на природном и сжиженном газе.

Мощность: от 24,0 кВт. до 30,0 кВт.



Описание:

•  Высокопроизводительный чугунный напольный котел с атмосферной газовой горелкой и с электронным розжигом (КПД сгорания 92-93%) для работы на природном и сжиженном газе (комплект для переоборудования - заказывается отдельно)
• Компактный благодаря небольшой высоте и малой занимаемой площади.
• Высокопроизводительный встроенный емкостный водонагреватель обьемом 110 или 130 лит. устанавливаемым под котлом под единой обшивкой.
• Система защиты "Titan Active System"- анод с автоматически настраиваемым током, который обеспечивает защиту от корозии и не требует технического обслуживания.
• Котел поставляется с подключенным набором соединительных трубопроводов котел и водонагреватель.
• Две панели управления на Ваш выбор, (изночально содержащие приоритет гВс)
    В - Базовая
    D - Diematic 3
 • Теплообменник из очень прочного эвтектичного чугуна, допускающий работу при низких модулируемых температурах до 30°C
 • Горелка с полным предворительным смешиванием (NOx < 70 мг/кВт ч) с блоком безопасности.
• Запальная горелка с электродом массы для большей безопасности розжига.
• Датчик тяги с временной задержкой на 15 мин.
• Легкая установка и подключение.
   многофункциональная подставка с регулируемыми ножками и ручками для переноса.:
   доступная широкая зона для электрических подключений.
   наличие гидравлических (подключений) и модулей для контура отопления
• Легкое техническое и сервисное обслуживание.
   съемная передняя панель с прямым доступом к компанентам котла;
  окрашенный стабилизатор тяги с люком для чистки.
• котел в сборе:
• Объем поставки 2 упаковки.

Технические характеристики:

 Технические данные  DTG 1305/V 110  DTG 1306/V 130
  Номинальная мощность (Pn)   24   30  кВт
     КПД в % для низшей теплоты сгорания при нагрузке ...% и средней температуры котловой воды... °С  100%Pn при 70°С  89,9  90,1  %
 30%Pn при 50°С  89,9  89,1  %
 100%Pn при 40°С  90,3  90,5  %
 Номинальный расход воды при Рn и ΔТ=20 К    1,03  1,29  м3/ч
 Потери при останове при ΔТ=30 К    150  160  Вт
из них потери через стенки    42,0  41,9  %
 Электрическая мощность при Pn (без циркуляционного насоса) для панели Diematic 3   12  12  Вт
 Водовместимость   15,1  18,0  л
 Гидровлическое сопротивление котла при ΔТ=20 К    8,4  12,9  мбар
  Расход газа (15°С - 1013мбар)  природный газ  2,83  3,52  м3/ч
 сжиженный газ Пропан  2,07  2,59  кг/ч
  Массовый расход продуктов сгорания для природного газа   70  81   кг/ч
 Требуемое разрежение за котлом   0,05  0,05  мбар
  Емкость водонагревателя  110  130  лит
 Мощность теплообмена   24  28  кВт
 Удельная производительность при ΔТ=30 К (согласно EN 625)  19  22  л/мин
  Часовая производительность при ΔТ=35 К  590  690 л/ч
  Производительность за 10 мин при ΔТ=30 К  190  220  л/10 мин
  Константа охлаждения  0,27  0,29 Вт-ч/24-л-К
  Потери через стенки для водонагревателя при ΔТ=45 К  56  71  Вт
  Дополнительная электрическая мощность в режиме гВс  80  80  Вт
  Чистый все  175  200  кг
Характеристики гВс приведены для следующих значений:

номинальная мощность - Pn, температура в помещении - 20°С, температура холодной воды для гВс - 10°С, температура горячей воды для гВс при Pn 45°С, температура теплоносителя на входе теплообменника - 80°С, температура хранения воды - 60°С


 Артикул  DTG 1305/V 110  DTG 1306/V 130
 С панелью В (базовая)  85189111  85189112
 С панелью D (Diematic 3) 85189411 85189412



Характеристики серии
Тип котла  Низкотемпературный
 Мин. темп, в подающей трубе  30°С
  Мин. темп, в обратной трубе  нет огр.
  Макс. рабочая температура 100°С
  Макс. рабочее давление  4 бара
  Регулируемый термостат 30-90°С
  Макс. температура для гВс  70°С
  Макс. рабочее давление для гВс  10 бар
 Защитный термостат котла 110°С
 Тип дымохода B11BS

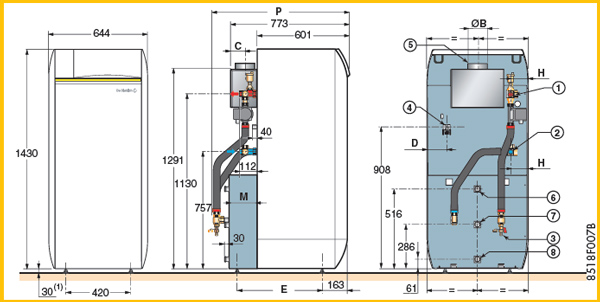

  Основные размеры:

• Подающая труба системы отопления
• Обратная труба системы отопления G 1"
• Кран для заполнения и слива, присоединение трубопровода с внутренним Ø 14 мм
• Присоединение газа Ø К
• Патрубок уходящих газов Ø В
• Выход горячей воды для ГВС G 1"
• Рециркуляция контура ГВС R 3/4 (необязательно)
• Вход холодной воды для ГВС G 1"
• R: Наружная резьба
• G: Наружная цилиндрическая резьба (герметичная при использовании плоской прокладки)




  ØB С D E H ØK M P
DTG 1305/V 110 125 93 120 550 107 R 1/2 182 878
DTG 1306/V 130 153 85 84 635 71 R 1/2 267 1050
