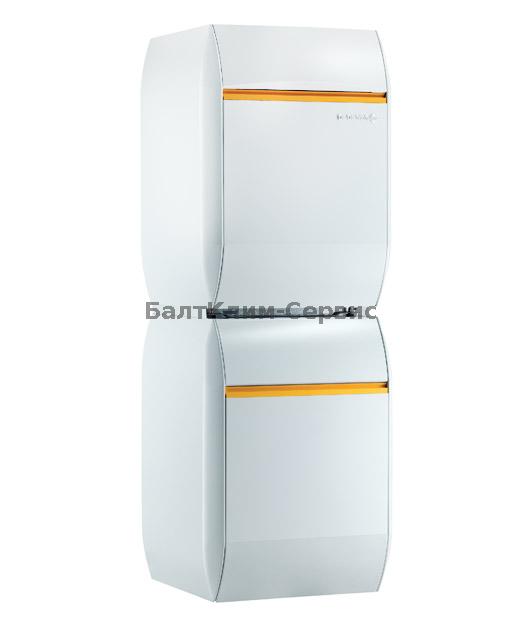

Газовый котел De Dietrich DTG 1300 ECo.NOx/H 150
Газовый котел De Dietrich DTG-1300 Eco.NOx/H 150: - Газовый напольный чугунный котел с атмосферный горелкой предназначен для отопления приготовление горячей воды, блогодаря отдельно стоящему бойлеру косвенного нагрева (одноконтурный) и возможность работы на природном и сжиженном газе.
Мощность: от 24,0 кВт. до 30,0 кВт.
Описание:
• Высокопроизводительный чугунный напольный котел с атмосферной газовой горелкой и с электронным розжигом (КПД сгорания 92-93%) для работы на природном и сжиженном газе (комплект для переоборудования - заказывается отдельно)
• Высокопроизводительный чугунный напольный котел с атмосферной газовой горелкой с электронным розжигом (КПД сгорания 92– 93%), с емкостным водонагревателем объемом 150 л, устанавливаемым под котлом.
• Предназначен для работы на природном газе или пропане (набор для переоборудования – доп. оборудование).
• Две панели управления на выбор, изначально содержащие приоритет ГВС:.
В – базовая;.
D – Diematic 3 (cм. главу 12).
• Теплообменник из очень прочного эвтектического чугуна, допускающий работу при низких моду- лируемых температурах до 30°С.
• Горелка с полным предварительным смешением (NOх < 70 мг/кВт·ч) с блоком безопасности.
• Запальная горелка с электродом массы для большей безопасности розжига.
• Датчик тяги с временной задержкой на 15 мин.
• Легкая установка:.
многофункциональная подставка с регулируемыми ножками и ручками для переноса; .
доступная широкая зона для электрических подключений; .
наличие гидравлических модулей для контура отопления..
• Легкое техническое обслуживание и ремонт:.
Съемная передняя панель с прямым доступом к компонентам котла .
Окрашенный стабилизатор тяги с люком для чистки..
Анод с автоматически настраиваемым током ”Titan Active System" обеспечивает защиту от коррозии и не требует технического обслуживания.
• Объем поставки: 5 упаковок.
| Технические данные | DTG 1305/H 150 | DTG 1306/H 150 | ||
| Номинальная мощность (Pn) | 24 | 30 | кВт | |
| КПД в % для низшей теплоты сгорания при нагрузке ...% и средней температуры котловой воды... °С | 100%Pn при 70°С | 89,9 | 90,1 | % |
| 30%Pn при 50°С | 89,9 | 89,1 | % | |
| 30%Pn при 40°С | 90,3 | 90,5 | % | |
| Номинальный расход воды при Рn и ΔТ=20 К | 1,03 | 1,29 | м3/ч | |
| Потери при останове при ΔТ=30 К | 150 | 160 | Вт | |
| из них потери через стенки | 42,0 | 41,9 | % | |
| Электрическая мощность при Pn (без циркуляционного насоса) для панели Diematic 3 | 12 | 12 | Вт | |
| Водовместимость | 16,5 | 18,2 | л | |
| Гидровлическое сопротивление котла при ΔТ=20 К | 8,4 | 12,9 | мбар | |
| Расход газа (15°С - 1013мбар) | природный газ | 2,83 | 3,52 | м3/ч |
| сжиженный газ Пропан | 2,07 | 2,59 | кг/ч | |
| Массовый расход продуктов сгорания для природного газа | 70 | 81 | кг/ч | |
| Требуемое разрежение за котлом | 0,05 | 0,05 | мбар | |
| Емкость водонагревателя | 150 | 150 | лит | |
| Мощность теплообмена | 24 | 28,5 | кВт | |
| Удельная производительность при ΔТ=30 К (согласно EN 625) | 25,5 | 25,5 | л/мин | |
| Часовая производительность при ΔТ=35 К | 590 | 700 | л/ч | |
| Производительность за 10 мин при ΔТ=30 К | 255 | 255 | л/10 мин | |
| Константа охлаждения | 0,28 | 0,28 | Вт-ч/24-л-К | |
| Потери через стенки для водонагревателя при ΔТ=45 К | 82 | 82 | Вт | |
| Дополнительная электрическая мощность в режиме гВс | 80 | 80 | Вт | |
| Чистый все | 216 | 232 | кг | |
Характеристики гВс приведены для следующих значений:
номинальная мощность - Pn, температура в помещении - 20°С, температура холодной воды для гВс - 10°С, температура горячей воды для гВс при Pn - 45°С, температура теплоносителя на входе теплообменника - 80°С, температура хранения воды - 60°С
| Артикул | DTG 1305/H 150 | DTG 1306/H 150 |
| С панелью В (базовая) | 85189133 | 85189134 |
| С панелью D (Diematic 3) | 85189433 | 85189434 |
|
Характеристики серии |
|
| Тип котла | Низкотемпературный |
| Мин. темп, в подающей трубе | 30°С |
| Мин. темп, в обратной трубе | нет огр. |
| Макс. рабочая температура | 100°С |
| Макс. рабочее давление | 4 бара |
| Регулируемый термостат | 30-90°С |
| Макс. температура для гВс | 70°С |
| Макс. рабочее давление для гВс | 10 бар |
| Защитный термостат котла | 110°С |
| Тип дымохода | B11BS |

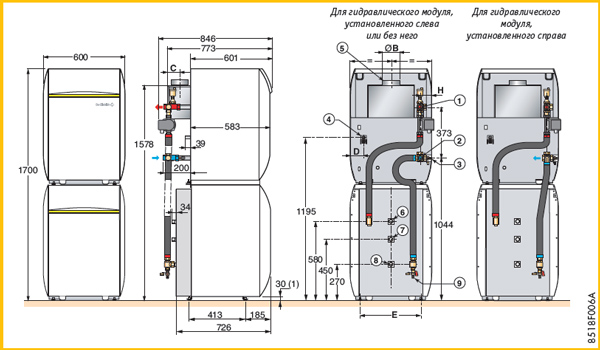

Основные размеры:
• Подающая труба системы отопления G 1"
• Обратная труба системы отопления G 1"
• Кран для заполнения и слива, присоединение трубопровода с внутренним Ø 14 мм
• Присоединение газа Ø К
• Патрубок уходящих газов Ø В
• Выход горячей воды для ГВС R 3/4
• Рециркуляция контура ГВС R 3/4 (необязательно)
• Вход холодной воды для ГВС R 3/4
• R: Наружная резьба
| ØB | С | D | E | H | ØK | |
| DTG 1305/H 150 | 125 | 93 | 98 | 450 | 85 | R 1/2 |
| DTG 1306/H 150 | 153 | 85 | 66 | 450 | 49 | R 1/2 |
