Газовый котел De Dietrich DTG - 130 Eco.NOx

 Газовый котел De Dietrich DTG-130 Eco.NOx: - Газовый напольный чугунный котел с атмосферный горелкой предназначен для отопления (одноконтурный) и возможность работы на природном и сжиженном газе.

Мощность: от 18,0 кВт. до 48,0 кВт.



Описание:

•  Высокопроизводительный чугунный напольный котел с атмосферной газовой горелкой и с электронным розжигом (КПД сгорания 92-93%) для работы на природном и сжиженном газе (комплект для переоборудования - заказывается отдельно)
• Поставляется в 2-х упаковках.
• котел в сборе:
• Легкоустанавливаемая панель управления, (выдвижной ящик)
• Две панели управления на Ваш выбор, (изночально содержащие приоритет гВс)
     В - базовая:
     D - Diematic 3
• Теплообменник из очень прочного эвтектического чугуна, допускающий работу при низких модулируемых температурах до 30°C в подающей линии без всякого риска для срока службы котлов.
• Горелка с полным предварительным смешением (NOх < 70 мг/кВт·ч) с блоком безопасности
• Запальная горелка с электродом массы для большей безопасности розжига
• Датчик тяги с временной задержкой на 15 мин
• Легкая установка:
     многофункциональная подставка с регулируемыми ножками и ручками для переноса;
     доступная широкая зона для электрических подключений;
     наличие гидравлических модулей для контура отопления с возможностью подключения к котлу справа или слева
• Легкое техническое обслуживание и ремонт:
     съемная передняя панель с прямым доступом к компонентам котла;
     окрашенный стабилизатор тяги с люком для чистки
• 2 упаковки.

          Технические данные DTG 134 DTG 135 DTG 136 DTG 137 DTG 138 DTG 139
 Номинальная мощность (Pn)  18 24  30  36  42  48   кВт
  КПД в % для низшей теплоты сгорания при нагрузке ...% и средней температуры котловой воды... °С 100%Pn при 70°С  89,6  89,9  90,1  90,2  90,5  90,8  %
30%Pn при 50°С  88,6  88,9  89,1  89,2  89,5  89,8  %
100%Pn при 40°С  90,0 90,3  90,5  90,6  90,9  91,2   %
  Номинальный расход воды при Рn и ΔТ=20 К  0,78 1,03  1,29  1,55  1,81  2,07   м3/ч
  Потери при останове при ΔТ=20 К  130 150  160  180  200  240   Вт
 из них потери через стенки   41,5 42,0  41,9  35,6  36,0  35,0    %
 Электрическая мощность при Pn (без циркуляционного насоса) для панели Diematic 3 12 12 12 12 12 12 Вт
 Водовместимость 8,8 10,5 12,2 13,9 15,6 17,3  л.
 Гидровлическое сопротивление котла при ΔТ=20 К 4,5 8,4 12,9 18,6 25,9 33,8 мбар
  Расход газа (15°С - 1013 мбар)  природный газ  2,13 2,82  3,52  4,22  4,91  5,60   м3/ч
 сжиженный газ Пропан  1,56 2,07  2,59  3,10  3,60  4,11   кг/ч
 Массовый расход продуктов сгорания для природного газа   53 70  81  97  109  120  кг/ч
Требуемое разрежение за котлом 0,05 0,05 0,05 0,05 0,05 0,05 мбар
Температура уходящих газов   120 125  130  133  135  135   °С
  Чистый вес  101  119  135  151  168  184  кг



Характеристики серии:
 Тип котла  Низкотемпературный
Мин. темп, в подающей трубе 30°С
Мин. темп, в обратной трубе нет огр.
Макс. рабочая температура 100°С
Макс. рабочее давление 4 бара
Регулируемый термостат 30-90°С
Защитный термостат котла 110°С
Тип дымохода B11bs

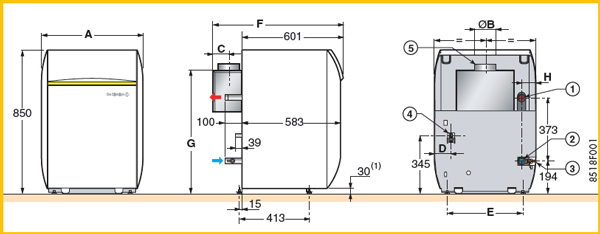

 Основые размеры:

Подающая труба система отопления R 1"
Обратная труба система отопления R 1"
Кран для заполнения и слива, присоединение трубопровода с внутренним d - 14 мм
Присоединение газа d - К
Патрубок уходящих газов d - В
Наружная резьба - R


   А  B  С  D  E  F  G  H  K
 DTG 134 522 111 100  92  372  773  728  82   R 1/2
 DTG 135 600 125 93  98  450  773  728  85   R 1/2
 DTG 136 600 153 85  66  450  773  728  49   R 1/2
 DTG 137 744 153 85  103  594  773  728  85   R 3/4
 DTG 138 744 153 85  67  594  773  728  49   R 3/4
 DTG 139 822 180 94  70  672  798  768  52   R 3/4
